製品スペック
≪特長≫

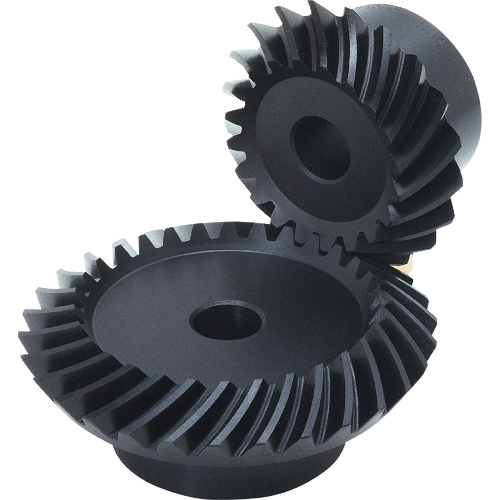

●まがりばかさ歯車の普及品として、モジュール、歯数比を多く取り揃えています
≪用途≫
●動力伝達用歯車。
≪仕様≫
●歯数比：2
●歯数：20
●基準円直径(mm)：φ100
●歯幅(mm)：30
●A(mm)：22
●穴径(mm)：φ22
●全長(mm)：68.48
●形状：B3
●組立距離(mm)：140
●歯先円直径(mm)：φ110.45
●穴長さ(mm)：63
●ボス長さ(mm)：35
●ボス径(mm)：φ80
●ねじれ方向：L
●タップ：-
●キー溝：-
●おさえ面径：57.84
●モジュール：5
≪仕様2≫
●歯車精度：JIS B 1704：1978：4級
●歯面硬度：50～60HRC
●歯形：グリーソン
●表面処理：黒染
●圧力角：20°
●歯面仕上げ：切削
●歯切基準面：穴
●熱処理：歯面高周波焼入れ
●ねじれ角：35
●追加工可否：可能
≪材質／仕上≫
●S45C
| カテゴリ名 | 機械 伝動部品 |
| メーカー名 | KHK |
| 種別1 | 伝動部品 |
| 種別2 | 歯車 |
| 種別3 | 伝導機器 |
| モジュール | 5 |
| 形状 | B3 |
| 穴径 | φ22mm |
| 全長 | 68.48mm |
| 基準円直径 | 100mm |
| 歯幅 | 30mm |
| 歯先円直径 | φ110.45mm |
| 歯形 | グリーソン |
| 圧力角 | 20° |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 3
出荷予定日:2025/08/21 当社出荷予定
16:00 までのオーダーで2025/08/21 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 1 | ¥ 23,863.44 |
| 2 - 3 | ¥ 23,361.06 |
| 4 - 49 | ¥ 23,109.88 |
| 50 - | ¥ 22,878.78 |
