製品スペック
≪特長≫

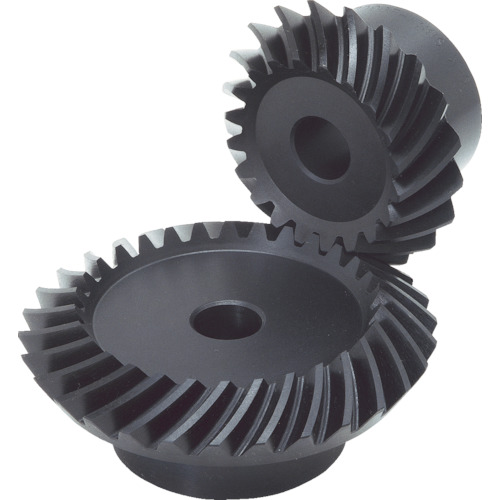

●まがりばかさ歯車の普及品として、モジュール、歯数比を多く取り揃えています。
≪用途≫
●動力伝達用歯車。
≪仕様≫
●歯数比：2
●歯数：20
●基準円直径(mm)：φ80
●歯幅(mm)：28
●穴径(mm)：φ20
●全長(mm)：66.24
●形状：B3
●モジュール：4
●組立距離(mm)：120
●ボス径(mm)：φ60
●ボス長さ(mm)：35
●ねじれ方向：L
●歯先円直径(mm)：φ88.5
●穴長さ(mm)：62
●おさえ面径：42.7802
●キー溝：-
●タップ：-
≪仕様2≫
●歯車精度：JISB1704：1978：4級
●歯形：グリーソン
●圧力角：20°
●熱処理：歯面高周波焼入れ
●歯面硬度：50～60HRC
●表面処理：黒染
●歯面仕上げ：切削
●歯切基準面：穴
●ねじれ角：-35
●追加工可否：可能
≪材質／仕上≫
●S45C
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 3
出荷予定日:2025/08/21 当社出荷予定
16:00 までのオーダーで2025/08/21 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 1 | ¥ 15,233.73 |
| 2 - 2 | ¥ 14,731.36 |
| 3 - 5 | ¥ 14,563.9 |
| 6 - 49 | ¥ 14,396.44 |
| 50 - | ¥ 14,249.08 |
