製品スペック
≪特長≫

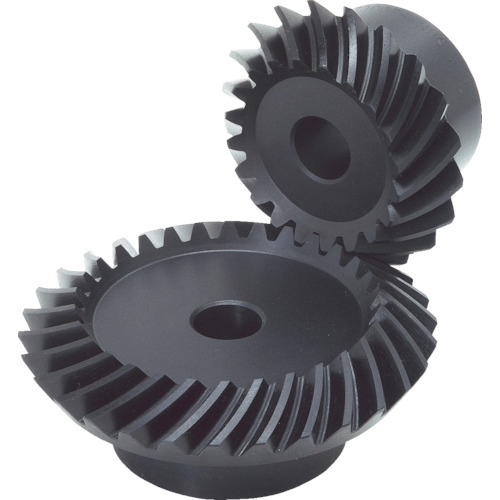

●まがりばかさ歯車の普及品として、モジュール、歯数比を多く取り揃えています。
≪用途≫
●動力伝達用歯車。
≪仕様≫
●歯数比：4
●歯数：15
●基準円直径(mm)：φ45
●歯幅(mm)：22
●穴径(mm)：φ15
●全長(mm)：44.01
●形状：B3
●モジュール：3
●組立距離(mm)：112
●ボス径(mm)：φ38
●ボス長さ(mm)：21.12
●ねじれ方向：L
●歯先円直径(mm)：φ52.64
●穴長さ(mm)：43
●おさえ面径：31.58
●キー溝：-
●タップ：-
≪仕様2≫
●歯車精度：JISB1704：1978：4級
●歯形：グリーソン
●圧力角：20°
●熱処理：歯面高周波焼入れ
●歯面硬度：50～60HRC
●表面処理：黒染
●歯面仕上げ：切削
●歯切基準面：穴
●ねじれ角：-35
●追加工可否：可能
≪材質／仕上≫
●S45C
| カテゴリ名 | 機械 伝動部品 |
| メーカー名 | KHK |
| 種別1 | 伝動部品 |
| 種別2 | 歯車 |
| 種別3 | 伝導機器 |
| モジュール | 3 |
| 形状 | B3 |
| 穴径 | φ15mm |
| 全長 | 44.01mm |
| 基準円直径 | 45mm |
| 歯幅 | 22mm |
| 歯先円直径 | φ52.64mm |
| 歯形 | グリーソン |
| 圧力角 | 20° |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 1
出荷予定日:2026/06/16 当社出荷予定
16:00 までのオーダーで2026/06/16 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 9 | ¥ 16,524.29 |
| 10 - 49 | ¥ 16,078.35 |
| 50 - 99 | ¥ 15,929.71 |
| 100 - 499 | ¥ 15,855.38 |
| 500 - 999 | ¥ 15,810.79 |
| 1,000 - 1,999 | ¥ 15,759.82 |
| 2,000 - 3,999 | ¥ 15,721.6 |
| 4,000 - | ¥ 15,691.87 |
