製品スペック
≪特長≫

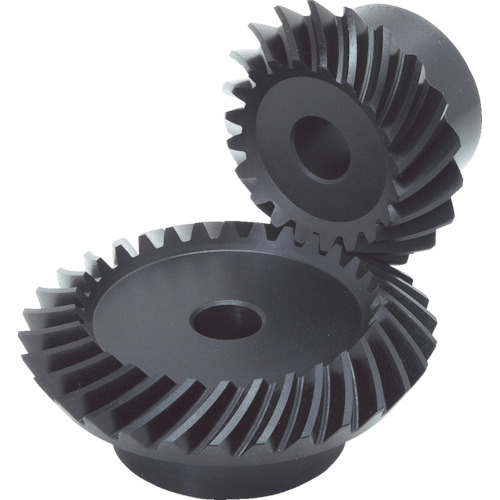

●まがりばかさ歯車の普及品として、モジュール、歯数比を多く取り揃えています。
≪用途≫
●動力伝達用歯車。
≪仕様≫
●歯数比：2
●歯数：20
●基準円直径(mm)：φ30
●歯幅(mm)：10
●穴径(mm)：φ8
●全長(mm)：25.45
●形状：B3
●モジュール：1.5
●組立距離(mm)：46
●ボス径(mm)：φ25
●ボス長さ(mm)：14.75
●ねじれ方向：L
●歯先円直径(mm)：φ33.08
●穴長さ(mm)：24
●おさえ面径：17.28
●キー溝：-
●タップ：-
≪仕様2≫
●歯車精度：JISB1704：1978：4級
●歯形：グリーソン
●圧力角：20°
●熱処理：歯面高周波焼入れ
●歯面硬度：50～60HRC
●表面処理：黒染
●歯面仕上げ：切削
●歯切基準面：穴
●ねじれ角：-35
●追加工可否：可能
≪材質／仕上≫
●S45C
| カテゴリ名 | 機械 伝動部品 |
| メーカー名 | KHK |
| 種別1 | 伝動部品 |
| 種別2 | 歯車 |
| 種別3 | 伝導機器 |
| モジュール | 1.5 |
| 形状 | B3 |
| 穴径 | φ8mm |
| 全長 | 25.45mm |
| 基準円直径 | 30mm |
| 歯幅 | 10mm |
| 歯先円直径 | φ33.08mm |
| 歯形 | グリーソン |
| 圧力角 | 20° |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 4
出荷予定日:2025/08/21 当社出荷予定
16:00 までのオーダーで2025/08/21 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 1 | ¥ 4,242.02 |
| 2 - 2 | ¥ 3,739.65 |
| 3 - 4 | ¥ 3,572.19 |
| 5 - 9 | ¥ 3,438.22 |
| 10 - 29 | ¥ 3,337.74 |
| 30 - | ¥ 3,270.76 |
