製品スペック
≪特長≫

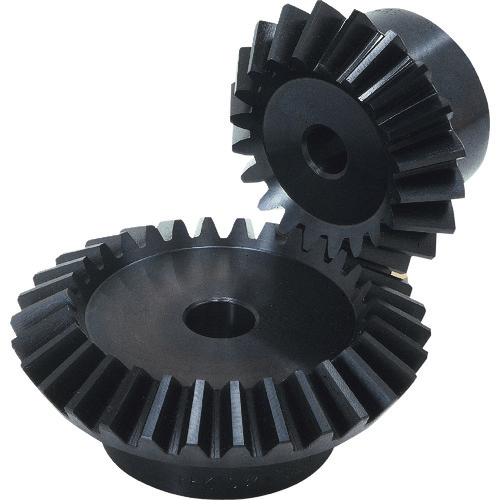

●すぐばかさ歯車の普及品として利用されています。
≪用途≫
●動力伝達用歯車。
≪仕様≫
●歯数比：2
●歯数：20
●基準円直径(mm)：φ120
●歯幅(mm)：40
●A(mm)：φ25
●穴径(mm)：φ25
●全長(mm)：78.16
●形状：B3
●組立距離(mm)：160
●歯先円直径(mm)：φ134.44
●穴長さ(mm)：70
●ボス長さ(mm)：32.5
●ボス径(mm)：φ90
●タップ：-
●キー溝：-
●おさえ面径：61.11
●モジュール：6
≪仕様2≫
●歯車精度：JIS B 1704：1978：3級
●歯形：グリーソン
●圧力角：20°
●熱処理：なし
●歯面硬度：(194HB以下)
●表面処理：黒染
●歯面仕上げ：切削
●歯切基準面：穴(H7)
●追加工可否：可能
●ねじれ角：0
≪材質／仕上≫
●S45C
| カテゴリ名 | 機械 伝動部品 |
| メーカー名 | KHK |
| 種別1 | 伝動部品 |
| 種別2 | 歯車 |
| 種別3 | 伝導機器 |
| モジュール | 6 |
| 形状 | B3 |
| 穴径 | φ25mm |
| 全長 | 78.16mm |
| 基準円直径 | 120mm |
| 歯幅 | 40mm |
| 歯先円直径 | φ134.44mm |
| 歯形 | グリーソン |
| 圧力角 | 20° |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 1
出荷予定日:2025/08/21 当社出荷予定
16:00 までのオーダーで2025/08/21 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 1 | ¥ 20,267.98 |
| 2 - 3 | ¥ 19,765.6 |
| 4 - 29 | ¥ 19,514.42 |
| 30 - | ¥ 19,296.72 |
