製品スペック
≪特長≫

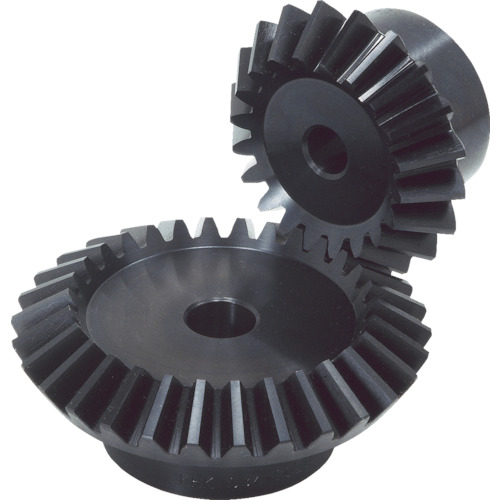

●すぐばかさ歯車の普及品として利用されています。
≪用途≫
●動力伝達用歯車。
≪仕様≫
●歯数比：2
●歯数：20
●基準円直径(mm)：φ80
●歯幅(mm)：28
●A(mm)：φ20
●穴径(mm)：φ20
●全長(mm)：66.59
●形状：B3
●モジュール：4
●組立距離(mm)：120
●ボス径(mm)：φ60
●ボス長さ(mm)：35
●歯先円直径(mm)：φ89.62
●穴長さ(mm)：62
●おさえ面径：42.78
●キー溝：-
●タップ：-
≪仕様2≫
●歯車精度：JIS B 1704：1978：3級
●歯形：グリーソン
●圧力角：20°
●熱処理：なし
●歯面硬度：(194HB以下)
●表面処理：黒染
●歯面仕上げ：切削
●歯切基準面：穴(H7)
●追加工可否：可能
≪材質／仕上≫
●S45C
| カテゴリ名 | 機械 伝動部品 |
| メーカー名 | KHK |
| 種別1 | 伝動部品 |
| 種別2 | 歯車 |
| 種別3 | 伝導機器 |
| モジュール | 4 |
| 形状 | B3 |
| 穴径 | φ20mm |
| 全長 | 66.59mm |
| 基準円直径 | 80mm |
| 歯幅 | 28mm |
| 歯先円直径 | φ89.62mm |
| 歯形 | グリーソン |
| 圧力角 | 20° |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 2
出荷予定日:2025/08/21 当社出荷予定
16:00 までのオーダーで2025/08/21 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 1 | ¥ 8,888.09 |
| 2 - 2 | ¥ 8,385.72 |
| 3 - 3 | ¥ 8,218.26 |
| 4 - 5 | ¥ 8,134.53 |
| 6 - 49 | ¥ 8,050.8 |
| 50 - | ¥ 7,903.44 |
