製品スペック
≪特長≫

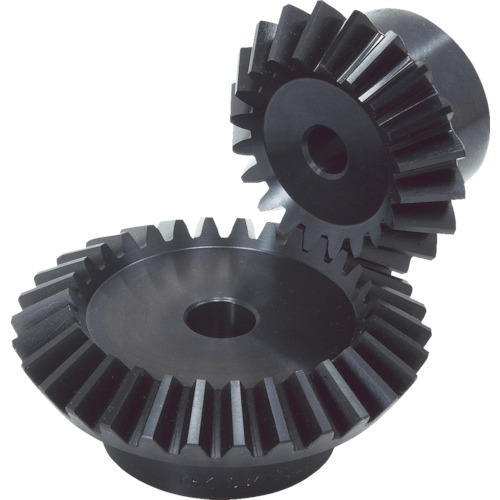

●すぐばかさ歯車の普及品として利用されています。
≪用途≫
●動力伝達用歯車。
≪仕様≫
●歯数比：2
●歯数：20
●基準円直径(mm)：φ20
●歯幅(mm)：6
●A(mm)：φ6
●穴径(mm)：φ6
●全長(mm)：13.78
●形状：B3
●モジュール：1
●組立距離(mm)：28
●ボス径(mm)：φ16
●ボス長さ(mm)：7
●歯先円直径(mm)：φ22.41
●穴長さ(mm)：12
●おさえ面径：9.17
●キー溝：-
●タップ：-
●軸径(mm)：-
●軸長さ(mm)：-
≪仕様2≫
●歯車精度：JISB1704：1978：3級
●歯形：グリーソン
●圧力角：20°
●熱処理：なし
●歯面硬度：(194HB以下)
●表面処理：黒染
●歯面仕上げ：切削
●歯切基準面：穴(H7)
●追加工可否：可能
≪材質／仕上≫
●S45C
| カテゴリ名 | 機械 伝動部品 |
| メーカー名 | KHK |
| 種別1 | 伝動部品 |
| 種別2 | 歯車 |
| 種別3 | 伝導機器 |
| モジュール | 1 |
| 形状 | B3 |
| 穴径 | φ6mm |
| 全長 | 13.78mm |
| 基準円直径 | 20mm |
| 歯幅 | 6mm |
| 歯先円直径 | φ22.41mm |
| 歯形 | グリーソン |
| 圧力角 | 20° |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 2
出荷予定日:2025/08/21 当社出荷予定
16:00 までのオーダーで2025/08/21 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 1 | ¥ 2,379.09 |
| 2 - 2 | ¥ 1,876.72 |
| 3 - 4 | ¥ 1,709.26 |
| 5 - 9 | ¥ 1,575.29 |
| 10 - 29 | ¥ 1,474.82 |
| 30 - 99 | ¥ 1,407.84 |
| 100 - | ¥ 1,384.39 |
