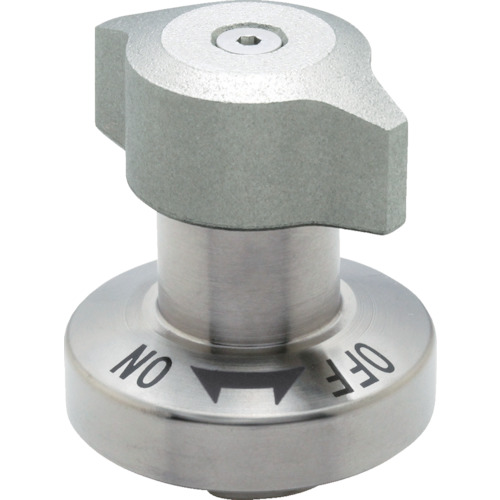

製品スペック
≪JANコード≫4995889614720
≪特長≫
●干渉なしのシャフト収納タイプです。
●別売のカムケースと組み合わせて使用します。
≪用途≫
●治具プレート交換。
≪仕様≫
●クランプ力(N)：90
●寸法(mm)D：8
●寸法(mm)L：17
●適用プレート厚さ(mm)：6～14
●寸法(mm)D1：18
●寸法(mm)M：M3×0.5深さ4
●寸法(mm)D2：34
●寸法(mm)D3：34
●寸法(mm)H3：10
●寸法(mm)H1：38
●寸法(mm)H2：26.5
●寸法(mm)Dp：28
≪仕様2≫
●金属ノブタイプ
≪材質／仕上≫
●本体：ステンレス（ＳＵＳ３０３）
●シャフト：炭素鋼Ｓ４５Ｃ無電解ニッケルメッキ
●ノブ:ＳＣＳ１３（ＳＵＳ３０４相当）
| カテゴリ名 | 機械 機械部品 |
| メーカー名 | IMAO |
| 種別2 | 締結部品 |
| 種別3 | ハンドル |
| 仕様8 | 厚さ(mm)：6～14 |
| 仕様11 | 寸法(mm)D：8 |
| 仕様12 | 寸法(mm)L：17 |
| 仕様13 | 寸法(mm)D1：18 |
| 仕様14 | 寸法(mm)H3：10 |
| 仕様15 | 寸法(mm)D2：34 |
| 材質／仕上 | ●本体：ステンレス（ＳＵＳ３０３）●シャフト：炭素鋼Ｓ４５Ｃ無電解ニッケルメッキ●ノブ:ＳＣＳ１３（ＳＵＳ３０４相当） |
| 用途 | ●治具プレート交換。 |
| 特長 | ●干渉なしのシャフト収納タイプです。●別売のカムケースと組み合わせて使用します。 |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 5
出荷予定日:2025/08/27 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 9 | ¥ 17,996.87 |
| 10 - 49 | ¥ 17,550.93 |
| 50 - 99 | ¥ 17,402.29 |
| 100 - 499 | ¥ 17,327.96 |
| 500 - 999 | ¥ 17,283.37 |
| 1,000 - 1,999 | ¥ 17,232.4 |
| 2,000 - 3,999 | ¥ 17,194.18 |
| 4,000 - | ¥ 17,164.45 |
同一型番 その他在庫
出荷予定日：2025/08/08 当社出荷予定
出荷元：N/A
在庫数：14
MOQ：1
SPQ：1
在庫タイプ：
正規品
※メーカーによっては、不良解析や環境調査のドキュメント類の提出が出来ない場合がございます。
コアスタッフ型番：st45999303
