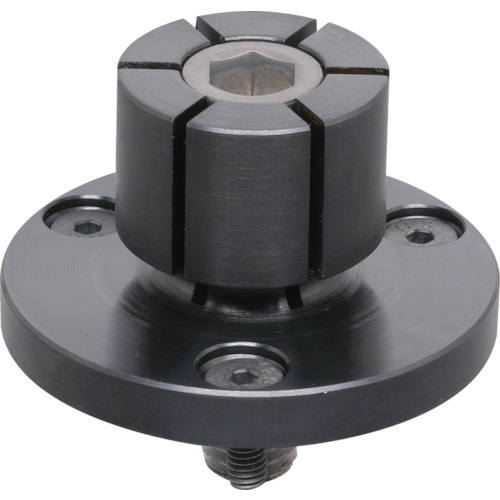

製品スペック
・セルフカット仕様なので、精度穴に最適です。
・ワークを内側からクランプできます。
・多数個取りのワークに便利です。
・ワークのクランプは、六角レンチよる締付けの他に、油圧プルシリンダーを利用すれば、自動化が可能です。
・クランプ部はセルフカットできますので、クランプ径に合わせた寸法に加工することで確実な締付けができます。
・テーパーボルトは固着防止のために、テフロンコーティングしてあります。
・破損及び変形防止のため、空締付けは行わないでください。
・RoHS指令適合製品です。
【内径クランプ特長】
・ワークを内側からクランプ。
・鋳抜き穴・ラフ穴・精度穴を利用して、ワークを内部からクランプできます。本体 SUM24L 四酸化鉄皮膜(MBID16FのみA7075-T6陽極酸化被膜ブラック) テーパーボルト SCM440 焼入焼戻 フッ素樹脂コーティング HRC39?45 付属品 六角ナット 1個
| カテゴリ名 | 工作機工具 クランプ（工作機械用） |
| メーカー名 | IMAO |
| カテゴリ | ブロック |
| 高さ | 39.6mm |
| ねじ寸法 | M16×2.00 |
| 仕様 | ●クランプ力(N)：44000●クランプ径(mm)：42.0●適応ワーク径(mm)：29.3～42.0●全径(mm)：69.5●セルフカット時の推奨拡張径(mm)：0.08●許容拡張径(mm)：0.35 |
| 材質／仕上 | ●本体：スチール(SUM24L)●テーパーボルト：スチール(SCM440) |
| 用途 | ●多数個取りのワークに。 |
| 特長 | ●ワークを内側からクランプできます。クランプ部をセルフカットすることで、豊富なワーク径に対応します。 |
| セット内容／付属品 | ●六角ナット1個●ロッキングリング1個（MBID16C・MBID16Dのみ） |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 2
出荷予定日:2026/06/04 当社出荷予定
17:00 までのオーダーで2026/06/04 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 9 | ¥ 27,848.41 |
| 10 - 49 | ¥ 27,402.47 |
| 50 - 99 | ¥ 27,253.82 |
| 100 - 499 | ¥ 27,179.5 |
| 500 - 999 | ¥ 27,134.9 |
| 1,000 - 1,999 | ¥ 27,083.94 |
| 2,000 - 3,999 | ¥ 27,045.72 |
| 4,000 - | ¥ 27,015.99 |
