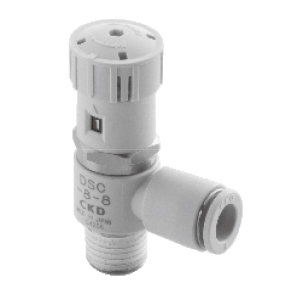

DSC-8-8

製品スペック

≪JANコード≫4547431018656

≪特長≫
●2016年度グッドデザイン賞を、2018年iFデザイン賞を受賞しました。
●ニードル部の最適設計により、ニードル回転数に比例したリニアな流量特性を実現しました。
●流量のばらつきが少なく、シリンダの速度を簡単に設定・変更が可能で、付け替え時はダイヤルを同じ数値にするだけで再設定可能です。
●作業工数を大幅に低減し、調整ミスを防止できます。
●ニードルの固定はプッシュロック方式を採用し、カンタン操作により、誰にでも調整作業が容易です。
●ロック時のニードル移動を解消し、確実なロックを実現します。
●流量の目盛管理ができ、シリンダ速度の定量化が可能になります。

≪用途≫
●容易に空圧シリンダの速度調整を行いたい時に。

≪仕様≫
●接続口径：R1/4
●適合チューブ外径(mm)：8
●使用圧力(MPa)：0.05～1.0
●使用流体：空気
●流体温度(℃)：5～60
●周囲温度(℃)：0～60

≪仕様2≫
●使用流体：圧縮空気
●制御方法：メータアウト
●接続タイプ：ねじ込み
●流量タイプ：標準流量
●自由流れ流量：530L/min （有効断面積：8mm2）
●制御流れ流量：400L/min （有効断面積：6mm2）
●適応シリンダチューブ内径：φ20～50mm(参考)
●ニードル制御範囲：1～10回転

≪注意≫
●流体温度と周囲温度は凍結なきこと、エア質（露点）によっては断熱膨張で凍結する恐れがあります。
●流量は、圧力0.5MPa時の大気圧換算値です。

・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。

・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
