製品スペック
≪特長≫
●量産によりコストメリットがあり、軽負荷のOA機器などに利用できます。
≪用途≫

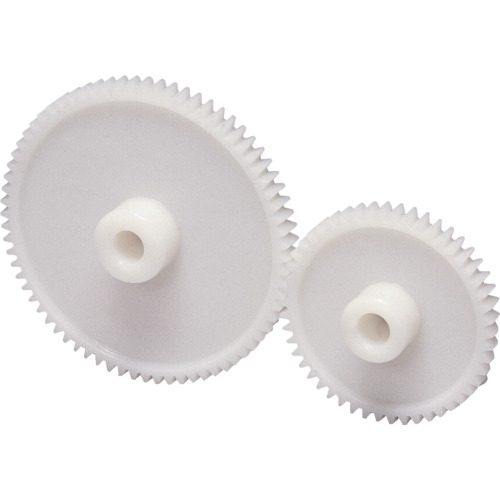

●動力伝達用歯車。
≪仕様≫
●モジュール：0.5
●歯数：16
●形状：S9
●基準円直径(mm)：φ12.8
●歯幅(mm)：4
●穴径(mm)：φ4
●歯先円直径：14.4
●全長(mm)：9
●ボス径(mm)：8
●歯先円直径(mm)：φ14.4
●ボス長さ：5
●ボス径：8
●タップ：-
●キー溝：-
●ボス長さ(mm)：5
≪仕様2≫
●歯車精度：JISB1702-1N12級
●歯形：並歯
●圧力角：20°
●熱処理：なし
●歯面硬度：(110～120HRR)
●表面処理：なし
●歯面仕上げ：成形
●歯切基準面：穴
●ねじれ角：-
●追加工可否：可能
≪材質／仕上≫
●ジュラコン［［Ｒ上］］(M90-44)
≪注意≫
●ジュラコン［［Ｒ上］］はポリプラスチックス株式会社の日本その他の国の登録商標です。
| カテゴリ名 | 機械 伝動部品 |
| メーカー名 | KHK |
| 種別1 | 伝動部品 |
| 種別2 | 歯車 |
| 種別3 | 伝導機器 |
| モジュール | 0.5 |
| 形状 | S9 |
| 歯数 | 16 |
| 穴径 | φ4mm |
| 全長 | 9mm |
| 基準円直径 | 12.8mm |
| 歯幅 | 4mm |
| 歯先円直径 | φ14.4mm |
| 歯形 | 並歯 |
| 圧力角 | 20° |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 2
出荷予定日:2025/08/07 当社出荷予定
16:00 までのオーダーで2025/08/07 当社出荷予定
MOQ:1
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 1 - 2 | ¥ 1,329.98 |
| 3 - 4 | ¥ 660.15 |
| 5 - 9 | ¥ 526.18 |
| 10 - 29 | ¥ 425.71 |
| 30 - 49 | ¥ 358.72 |
| 50 - 99 | ¥ 345.33 |
| 100 - 299 | ¥ 335.28 |
| 300 - | ¥ 328.58 |
