B3P-SHF-1AA

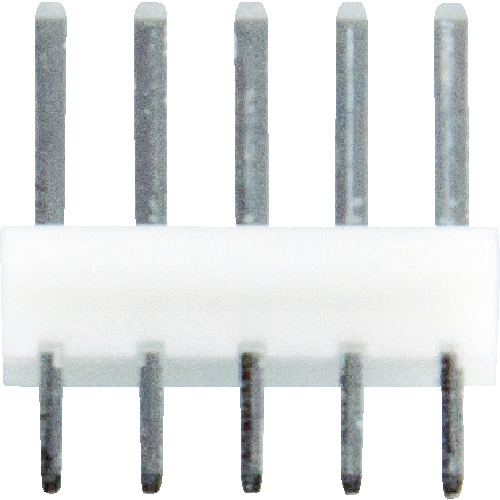

※画像は参考です。
詳細は製品仕様をご覧ください。
ドキュメント
リンク先
製品スペック
| カテゴリ名 | コネクタ、インターフェース ヘッダ・オスピン |
| メーカー名 | JST |
| シリーズ | NH |
| コネクタタイプ | ヘッダ |
| コンタクトタイプ | 雄ピン |
| 定格電圧 | 250 V |
| 定格電流（A） | 3.0 A |
| コンタクト形状 | 正方形 |
| シュラウディング | シュラウドなし |
| スタイル | 基板対ケーブル/ワイヤ |
| ピッチ - 嵌合 | 0.098インチ（2.50mm） |
| ポジション数 | 3 |
| 列数 | 1 |
| 終端 | はんだ |
| 負荷極数 | 全 |
| 動作温度範囲 | -25°C～+85°C |
| 特長 | ●高信頼のリーフ状ばね構造です。●両面接触コンタクトです。 |
| 用途 | ●機器内配線用。●電線対基板接続用の2.5mmピッチ。 |
| 取り付けタイプ | スルーホール |
| 締め具タイプ | 摩擦式ロック |
| コンタクト全長 | 0.496インチ（12.60mm） |
| コンタクト長 - ポスト | 0.134インチ（3.40mm） |
| コンタクト長 - 嵌合 | 0.236インチ（6.00mm） |
| 絶縁高さ | 0.126インチ（3.20mm） |
| コンタクト仕上げ - ポスト | 錫 |
| コンタクト仕上げ - 嵌合 | 錫 |
| 絶縁色 | 自然色 |
| コンタクト材料 | 真鍮 |
・商品説明の情報は、製品の概要を確認する目的で便宜的に提供しています。
・該当する正式情報は、メーカー発行のデータシート等をご参照ください。
在庫数: 4,000
出荷予定日:2025/08/22 当社出荷予定
16:00 までのオーダーで2025/08/22 当社出荷予定
MOQ:4,000
SPQ:1
| 購入数量 | 単価(JPY) |
|---|---|
| 4,000 - 39,999 | ¥ 107.74 |
| 40,000 - | ¥ 107.6 |
同一型番 その他在庫
出荷予定日：2025/08/19 当社出荷予定
出荷元：N/A
在庫数：233
MOQ：1
SPQ：1
在庫タイプ： 品質保証
コアスタッフ型番：st30336692
出荷予定日：2025/08/25 当社出荷予定
出荷元：N/A
在庫数：1000
MOQ：1000
SPQ：1
在庫タイプ： 品質保証
コアスタッフ型番：st62599700
出荷予定日：2025/08/29 当社出荷予定
出荷元：N/A
在庫数：1917
MOQ：1
SPQ：1
在庫タイプ： 品質保証
コアスタッフ型番：st62788601
出荷予定日：2025/08/19 当社出荷予定
出荷元：N/A
在庫数：5
MOQ：1
SPQ：1
在庫タイプ：
正規品
※メーカーによっては、不良解析や環境調査のドキュメント類の提出が出来ない場合がございます。
コアスタッフ型番：st70301659
出荷予定日：2025/08/22 当社出荷予定
16:00 までのオーダーで2025/08/22 当社出荷予定
出荷元：N/A
在庫数：10000
MOQ：1
SPQ：1
在庫タイプ： 品質保証
コアスタッフ型番：st70587160
出荷予定日：2025/09/05 当社出荷予定
出荷元：N/A
在庫数：51
MOQ：51
SPQ：51
在庫タイプ： 品質保証
コアスタッフ型番：st70720634
