抵抗式ポジジョンセンサ

アルプスアルパイン

位置検出の幅広いニーズに応える、
使い勝手に優れた豊富なセンサバラエティ

top

アルプスアルパイン社の抵抗式ポジションセンサは可変抵抗器開発で培われた抵抗技術の応用により、ドローン、ロボット、カメラ、介護機器など幅広い機器の位置検出ニーズに対応しております。
長寿命、高耐熱、高信頼性の求められる車載用製品でも数多くの採用実績を持つ、接触タイプのポジションセンサです。

シリーズラインナップ

 Rotary TypeMagnetic Rotary TypeLinear Type
RDC50RDC80RDC90RD6R1ARDC40RDCC0RDC1010RDC10RD7
写真 RDC50 RDC80 RDC90 RD6R1A RDC40 RDCC0 RDC1010 RDC10 RD7
動作温度
(℃)
-40 to +120-40 to +120-40 to +120-40 to +85-40 to +800 to +50-30 to +85-30 to +85-40 to +105
電気的
可変範囲
333.3°340°(1相)
360°(2相)
80°
260°
320°5400°
(15回転)
30°10mm14mm
22mm
32mm
47mm
8mm
12mm

Horizontalのみ
9mm
リニアリティ
保証範囲
320°330°(1相)
360°(2相)
60°
244°
310°4,680°
(13回転)
30°9.2 mm12 mm
20 mm
30 mm
45 mm
8 mm
12 mm

Horizontalのみ
9 mm
リニアリティ
(相対)
±2%
±1%
±3%±3%±2%
(320°)
±1%±1%±0.5%±0.5%±1%
動作寿命
(cycles)
1,000k20k10,000k500k100k100k50k200k100k
取付け
バラエティ
Dip type
Reflow type
Reflow typeReflow typeConnector typeConnector typeConnector typeDip typeDip typeDip type

シリーズ詳細情報

RDC50シリーズ

小型・高精度・高耐熱により、様々な位置検出ニーズに対応

RDC50シリーズ

特徴

  • ホリゾンタルタイプ、バーチカルタイプ、リフロー(SMD)タイプのバラエティ対応可能
  • アクチュエータとのかん合に適した貫通穴形状
  • 長寿命タイプ
  • 広い使用温度範囲に対応

仕様

使用温度範囲:-40℃ ~ +120℃

外形サイズ

ホリゾンタルタイプ:11.0 x 12.0 x T mm

バーチカルタイプ(RDC502):11.0 x 3.8 x 13.5 mm

貫通穴径:3.5 mm, 4.0 mm (RDC506, RDC508)

定格電力 / 定格電圧:0.1W / 5V DC

全抵抗値:10kΩ

リニアリティ保証範囲:320°

リニアリティ(相対) :±2%, ±1% (RDC508)

回転トルク:2 mN・m max.

動作寿命:1,000,000 cycles

用途

  • ロボットなどのアクチュエータの回転角度検出
  • 各種機器のモータ駆動部の角度検出

RDC50シリーズ一覧はこちら

シリーズラインナップに戻る

RDC80シリーズ

2相出力で360°全域での角度検出を実現

RDC80シリーズ

特徴

  • 80°の位相差を持つ2つの出力により、360°の角度検知が可能
  • リフローはんだに対応
  • 薄型で広い使用温度範囲に対応

仕様

使用温度範囲:-30 ~ +120℃

外形サイズ:15 x 16 x 3 mm

貫通穴径:φ4.05

定格電力 / 定格電圧:0.1W / 5V DC

全抵抗値:10kΩ

リニアリティ保証範囲:330°(1相), 360°(2相)

リニアリティ(相対) :±3%

用途

  • ロボットなどのアクチュエータの回転角度検出
  • 各種機器のモータ駆動部の角度検出

RDC80シリーズ一覧はこちら

シリーズラインナップに戻る

RDC90シリーズ

小型化と1,000万サイクルの作動耐久性を実現

RDC90シリーズ

特徴

  • 基板の表面粗さ0.5μm以下の鏡面基板を使用し1,000万サイクル以上の超長寿命を実現
  • アクチュエータとのかん合に適した貫通穴形状
  • 広い使用温度範囲に対応

仕様

使用温度範囲:-40℃ ~ +120℃

外形サイズ:11.0 x 13.7 x 3.2 mm

貫通穴径:3.5 mm

定格電力 / 定格電圧:0.03W / 5V DC

全抵抗値 / リニアリティ保証範囲:3.3kΩ / 60° | 10kΩ / 244°

リニアリティ(相対) :±3%

回転トルク:2 mN・m max.

動作寿命:10,000,000 cycles

用途

  • ロボットなどのアクチュエータの回転角度検出
  • 各種機器のモータ駆動部の角度検出

RDC90シリーズ一覧はこちら

シリーズラインナップに戻る

RD6R1Aシリーズ

小型・高精度・高耐熱により、様々な位置検出ニーズに対応

RD6R1Aシリーズ

特徴

  • 絶対リニアリティ規定可能なコネクタ端子一体タイプ
  • アクチュエータとのかん合に適した貫通穴形状
  • 長寿命タイプ

仕様

使用温度範囲:-40℃ ~ +85℃

外形サイズ:17.6 x 39.0 x 2.9 mm

貫通穴径:3.53 mm

定格電力 / 定格電圧:0.1W / 5V DC

全抵抗値:3.8kΩ

リニアリティ保証範囲:320°

リニアリティ(相対) :±2%

回転トルク:0.1N max.

動作寿命:500,000 cycles

用途

  • 車載エアコン用エアミックスドアの角度検出
  • モード·ファンの角度検出

RD6R1Aシリーズ一覧はこちら

シリーズラインナップに戻る

RDC40シリーズ

多回転の位置検出に対応

RDC40シリーズ

特徴

  • 多回転(13回転)の位置検出が可能なコネクタ端子一体タイプ
  • アクチュエータと連結用ギアの対応可能

仕様

使用温度範囲:-30℃ ~ 80℃

外形サイズ:10.0 x 26.6 x 10.0 mm

貫通穴径:1.5 mm

定格電力/ 最高使用電圧:0.08W / 18V DC

全抵抗値:10kΩ

リニアリティ保証範囲:4,680°(13回転)

リニアリティ(相対) :±1%

回転トルク:1.96 mN・m max.

動作寿命:100,000 cycles

用途

  • リクライニングベッド、ロボットなどのアクチュエータの回転角度検出
  • 各種機器のモータ駆動部の角度検出

RDC40シリーズ一覧はこちら

シリーズラインナップに戻る

RDCC0シリーズ

小型・高精度・高耐熱により、様々な位置検出ニーズに対応

RDCC0シリーズ

特徴

  • アルプスアルパイン独自の磁気素子を用いた非接触タイプで高精度検出および1,000万サイクルの超長寿命を実現
  • ねじ止め、コネクタ接続に対応し、取付けが容易

仕様

使用温度範囲:0℃ ~ 50℃

外形サイズ:24 x 24 x 12 mm

操作部長さ:20 mm

定格電圧:3.3 ~ 5V DC

リニアリティ保証範囲:30°

リニアリティ(相対) :±2%

回転トルク:5mN・m max.

動作寿命:10,00,000 cycles

用途

  • 各種フットコントローラ
    (ミシン、アミューズ、工業用、楽器、治療器、等)
  • その他産業用機器のMIM角度検出機構

RDCC0シリーズ一覧はこちら

シリーズラインナップに戻る

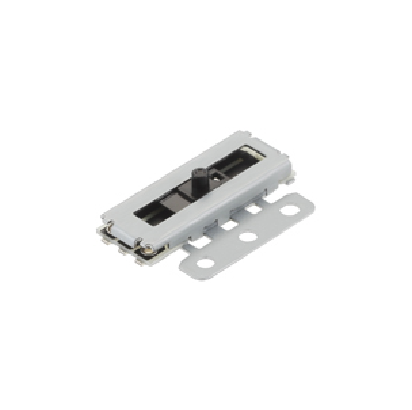

RDC1010シリーズ

高精度を誇る省スペース設計で、セットの小型·軽量化に貢献

RDC1010シリーズ

特徴

  • セットの小型化・軽量化に貢献する本体厚2.1mmの薄型タイプ
  • 高精度リニアリティ
  • 位置検出の高精度化要求に対応した、ヒステリシス低減バラエティを用意

仕様

使用温度範囲:-30 ~ +85℃

外形サイズ:13.65 x 6.5 x 2.1 mm

定格電力 / 定格電圧:0.05W / 5V DC

全抵抗値:4kΩ ±30%

リニアリティ保証範囲:9.2 mm

リニアリティ(相対):±0.5%

ヒステリシス:±0.75%, ±0.25%

レバー移動量:10 mm

作動力:0.25N max.

動作寿命:50,000 cycles

用途

  • カメラ用交換レンズのズームレンズ位置検出用
  • 各種スライド機構の位置検出

RDC1010シリーズ一覧はこちら

シリーズラインナップに戻る

RDC10シリーズ

高精度を誇る省スペース設計で、セットの小型·軽量化に貢献

RDC10シリーズ

特徴

  • 高精度リニアリティ
  • 豊富なレバー移動量バラエティ

仕様

使用温度範囲:-30℃ ~ +85℃

外形サイズ:(移動量+9.5) x 6.9 x 2.5 mm

定格電力 / 定格電圧:0.05W / 5V DC

全抵抗値:10kΩ

リニアリティ(相対):±0.5%

レバー移動量:14mm, 22mm, 32mm, 47mm

作動力:0.25N max.

動作寿命:200,000 cycles

用途

  • 各種モータドライブユニットの位置検出用

RDC10シリーズ一覧はこちら

シリーズラインナップに戻る

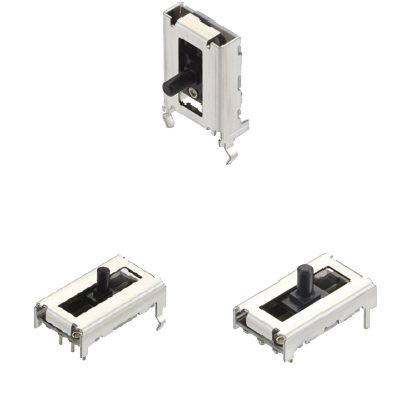

RD7シリーズ

高精度·省スペース設計、車載ヘッドライトの角度検出専用タイプ

RD7シリーズ

特徴

  • セットの小型化·軽量化に貢献する省スペース設計
  • 高精度リニアリティ
  • ホリゾンタルおよびバーチカルマウントのバラエティ対応可能

仕様

使用温度範囲:-40℃ ~ 105℃

外形サイズ (移動量12mm)

ホリゾンタルタイプ:18 x 10 x 5 mm

バーチカルタイプ:10 x 5 x 19 mm

定格電圧:12V DC

全抵抗値:2.2kΩ, 4.7kΩ, 5kΩ, 10kΩ

リニアリティ(相対):±1%

レバー移動量:8 mm, 9 mm, 12 mm

作動力:2N max.

動作寿命:100,000 cycles

用途

  • ヘッドライトの光軸角度検出

RD7シリーズ一覧はこちら

シリーズラインナップに戻る
