Spresense

IoTに新しい価値をもたらすボード

SPRESENSE™ は ソニーが開発したスマートセンシングプロセッサー 「CXD5602」 が搭載されたボードです。小さく省電力でありながら、パワフルで、あなたの思い描いたIoTシステムを Arduino IDE や専用のSDKを使って簡単に実現することができます。

  • GPS内蔵 - GPSとGLONASS を同時受信するマルチGNSS(Global Navigation Satellite System: 全球測位衛星システム)を内蔵しています。
  • ハイレゾリューションオーディオ機能内蔵 - 192kHz/24bit のオーディオコーデックとClass-Dのデジタルアンプを搭載、マイク入力も最大8チャンネルサポートできます。
  • マルチコアプロセッサ - Spresense のスマートセンシングプロセッサ- CXD5602 には、低消費電力で動作可能な、ARM® Cortex® -M4F が６つ搭載されています。

サードパーティ製Add-onボード

Spresense 購入はこちら

製品ラインナップ

製品画像をクリックすると該当製品の紹介にリンクします。

主な仕様

型名
CXD5602PWBIMU1J
サイズ
50mm×20.6mm×9.1mm
重量
9g
出力レート
～1920Hz
出力インターフェース
SPI
動作温度
-20～65℃
消費電力
50/104ｍA(※)
ダイナミックレンジ
ジャイロ(dps) ～4000
加速度(G)　～16
ノイズ密度
ジャイロ(mdps/√Hz) 1.0/0.7(※)
加速度(μG/√Hz)　14/9.8(※)
バイアス安定性
ジャイロ(dph) 0.39/0.27(※)
加速度(μG/√Hz)　4.43/3.13(※)

※ 2枚スタック時（IMUを32小合成時）の数値

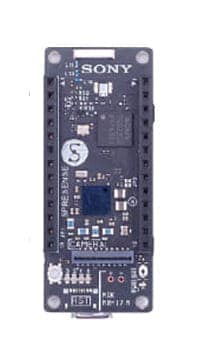

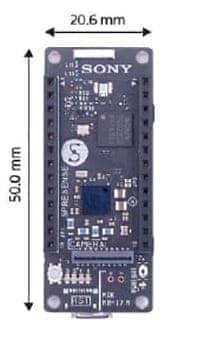

型名
CXD5602PWBMAIN1
サイズ
50.0 mm x 20.6 mm
プロセッサー
ARM® Cortex®-M4F, 6 microcontroller cores
最大駆動周波数
156MHz
SRAM
1.5MB
フラッシュメモリー
8MB
デジタル入出力
GPIO, SPI, I2C, UART, I2S
アナログ入力（A/Dコンバータ）
2ch (0.7V range)
測位衛星システム
GPS(L1-C/A), みちびき(L1-C/A), GLONASS(L1), WAAS, みちびき(L1-S)
カメラ入力
Camera interface

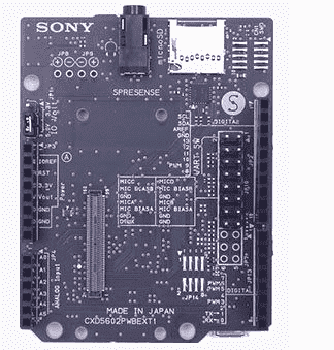

型名
CXD5602PWBEXT1
サイズ
68.6 mm x 53.3 mm
オーディオ入出力
8ch digital microphone input or 4ch analog microphone input, headphone output
デジタル入出力
3.3V or 5V digital I/O
アナログ入力（A/Dコンバータ）
6ch (5.0V range)
外部メモリインターフェース
SD card slot

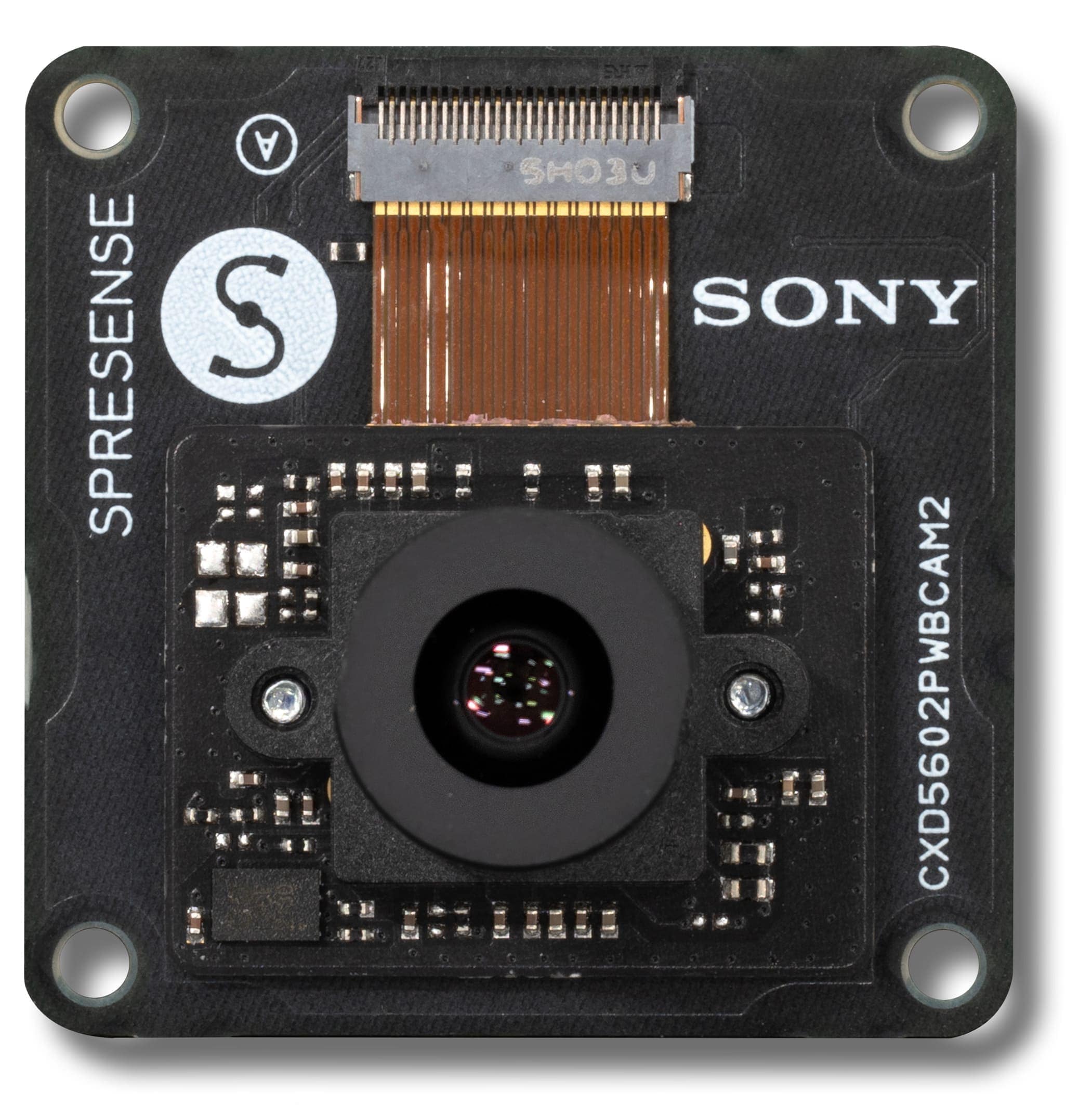

型名
CXD5602PWBCAM2W
サイズ
28 mm x 28 mm
画素数
1280(H) x 960(V) 1.23M pixel
駆動電圧
DC 3.7V
IO電圧
DC 1.8V
カメラインターフェース
CMOS 8 bit parallel
出力フォーマット
Y/C, RGB and JPEG
制御インターフェース
I2C
フィルター
IR cut filter
FOV
50.3°±3°
焦点距離
5.1 mm（adjustable）
F値
2
レンズ径
M8 P0.35
その他機能
High Dynamic Range (120dB) レンズ交換可能 低照度撮影 接写機能

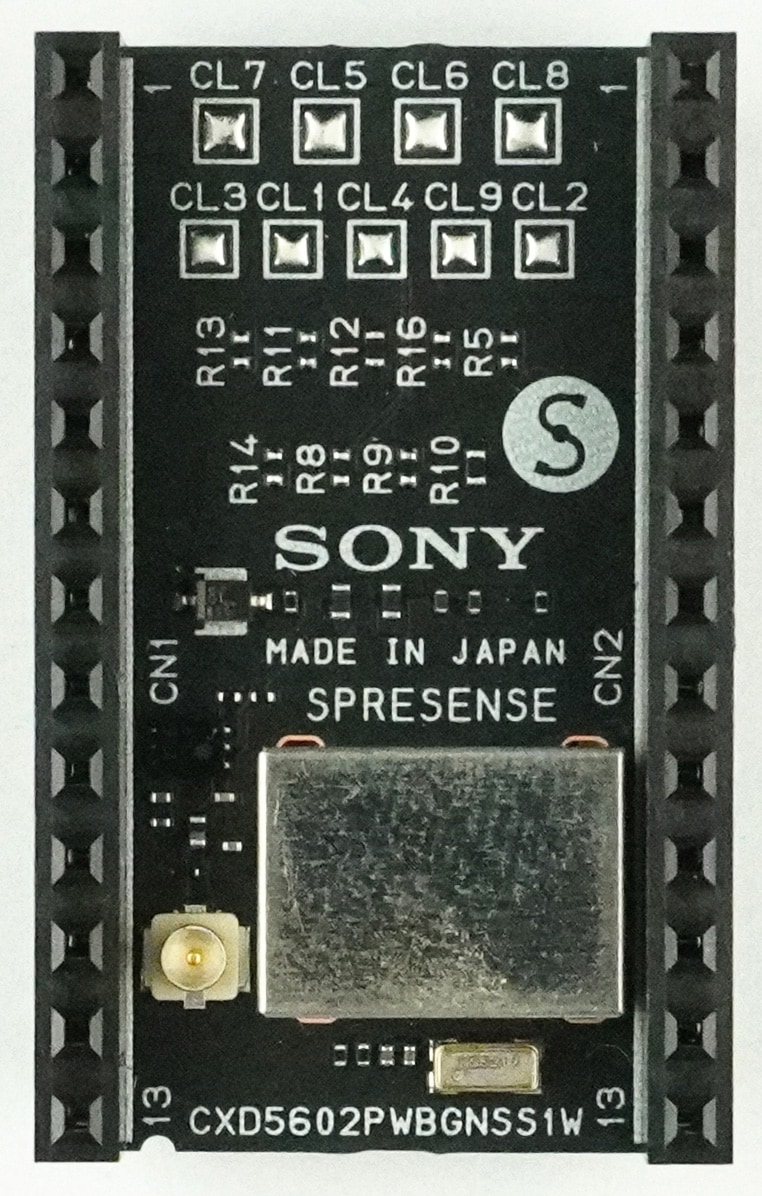

GNSS Add-onボード GNSS Add-onボード

型名
CXD5602PWBGNSS1W
サイズ
33.0mm×20.6mm
対応周波数
L1/L5
IO電圧
1.8V
アンテナ
外部アンテナ(※1)
アンテナコネクタ
uFL
インターフェース
I2C：2ピン、割り込み：1ピン
GNSS受信LSI
CXD5610GF
受信可能衛星
GPS/QZSS/GLONASS/SBAS/BeiDou/NavIC/Galileo
GNSS受信感度
コールドスタート時：-149dBm
ホットスタート時：-165dBm
トラッキング時：-167dBm
初期位置算出時間(※2)
コールドスタート時：約 24 秒
ホットスタート時：約 1 秒
※1　推奨アンテナに関しては次のサポートページを参照してください。https://developer.sony.com/ja/spresense/specifications
※2 オープンスカイ環境における測定値。受信環境によって初期位置算出時間は大きく変化します。

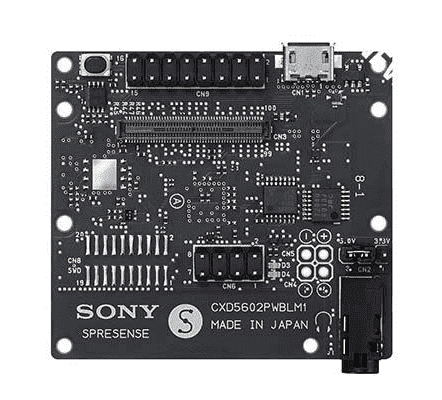

型名
CXD5602PWBLM1JUL
サイズ
45mm x 50mm
搭載モジュール
LBAD0XX1SC（Altair Semiconductor製 ALT1250 Chipset 搭載 村田製作所製モジュール）
SIMカード
nanoSIM
RAT
LTE Cat-M1
対応バンド
1,8,18,19
アンテナ
オンボードアンテナ搭載
オーディオ入出力
2ch アナログマイク入力 or 4ch デジタルマイク入力、ヘッドホンジャック
デジタル入出力
3.3V と 5V を選択可能
アナログ入力端子
2ch（5.0V レンジ）
型名
CXD5602PWBLM2JEA
サイズ
45mm x 50mm
搭載モジュール
LBAD0XX1SC（Altair Semiconductor製 ALT1250 Chipset 搭載 村田製作所製モジュール）
SIMカード
nanoSIM
RAT
LTE Cat-M1
対応バンド
1,8,18,19
 アンテナ
アンテナ非搭載、U.FL 端子搭載（※）
オーディオ入出力
2ch アナログマイク入力 or 4ch デジタルマイク入力、ヘッドホンジャック
デジタル入出力
UART, I2C 端子追加
アナログ入力端子
2ch（5.0V レンジ）
外部メモリインターフェース
microSD card slot

※ 画像はアンテナ装着のイメージとなります。製品にアンテナ及びケーブルは含んでおりません。

         SpresenseLTE 拡張 オンボードアンテナモデル（CXD5602PWBLM1JUL）とのモデル比較表や認証済みアンテナリストは、以下の比較概要よりご確認いただけます。
         （U.FL to SMA 変換が必要な場合あり）

         SpresenseLTE 基板比較概要
型名
CXD5602PWBCAM1
サイズ
24.0 mm x 25.0 mm
画素数
2608(H) x 1960 (V) = approx. 5.11 M pixels
駆動電圧
DC 3.7V
IO電圧
DC 1.8V
カメラインターフェース
CMOS 8 bit parallel
出力フォーマット
Y/C, RGB, RAW and JPEG
制御インターフェース
I2C
フィルター
IR cut filter
FOV
78°±3°
被写界深度
77.5cm ～ ∞
F値
2.0±5%
焦点
固定焦点

SONY Site

※本製品は日本及び米国向けのみの販売です。
